电极式锅炉是一种国际先进的电加热锅炉设备，利用一次高压（6.3kV一15Kv）直接加热容器内的水产生热水或蒸汽，直接用于城市大面积集中清洁供热、风电、光伏光热、潮汐能等分布能源的调节与消纳，电厂启动锅炉、蓄热平衡和智能电网电力负荷调节，孤网运行负荷的极速调节和微网运行负荷的快速调节（20秒内）；电极式锅炉与普通电阻加热锅炉不同的是，单台电极式锅炉的加热功率可达到几十兆瓦，而设备的体积却非常小巧；同时电极式锅炉的热效率比普通电加热锅炉高，没有变压器等消耗损失，锅炉启动速度快，一般热态启动2-3分钟即可达到锅炉满负荷状态。

电极热水锅炉基本原理

高压三相交流电从锅筒外部通过绝缘装置引入锅筒内部，每相电极通过水相连形成内部组件。水中有电流流过后产生热量，电流越大，产生的热量就越多， 锅炉热功率也就越大。在转换过程中没有热积聚或热传输损耗，电能可近100% 转化成热能释放到水里。通过设定炉水的导电性和水位高低控制锅炉功率的大小。

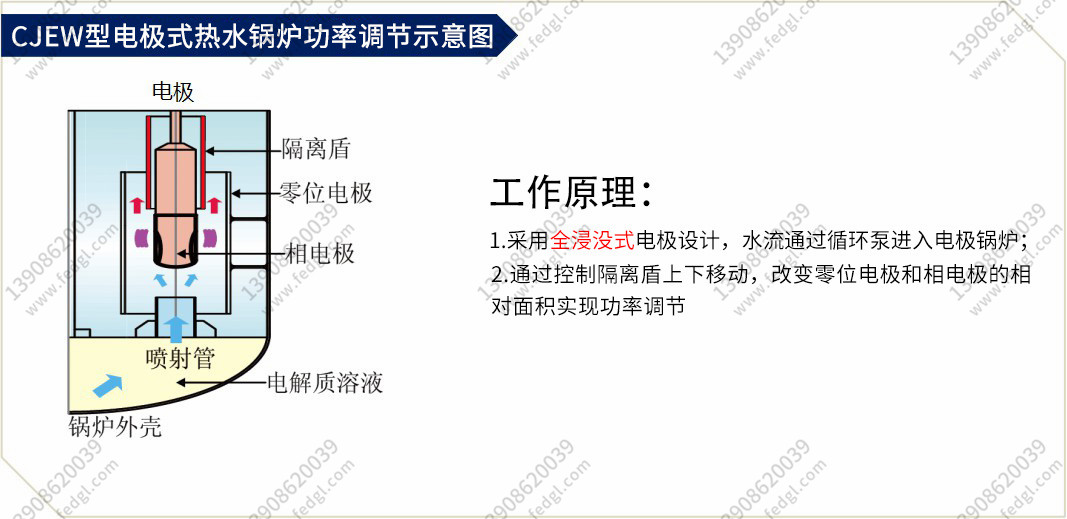

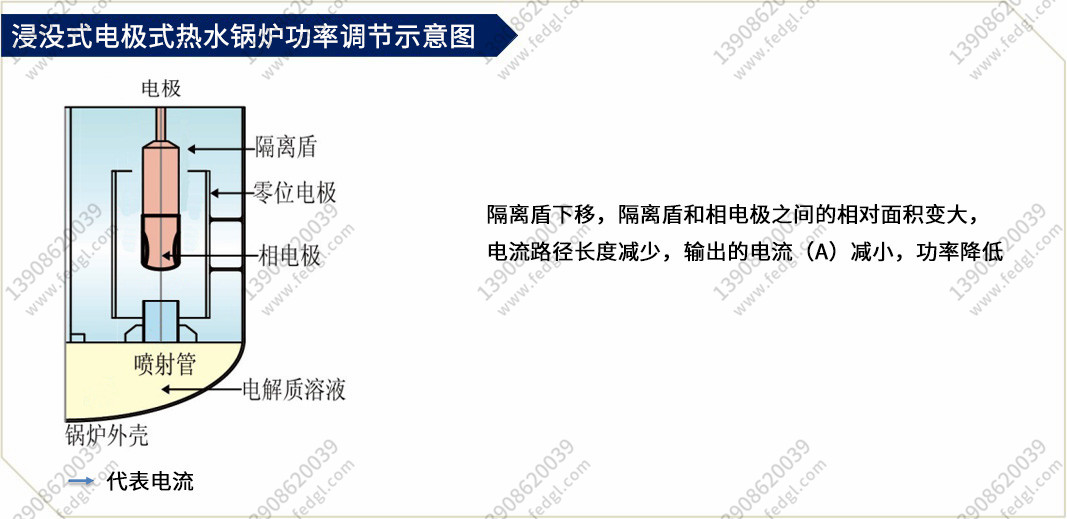

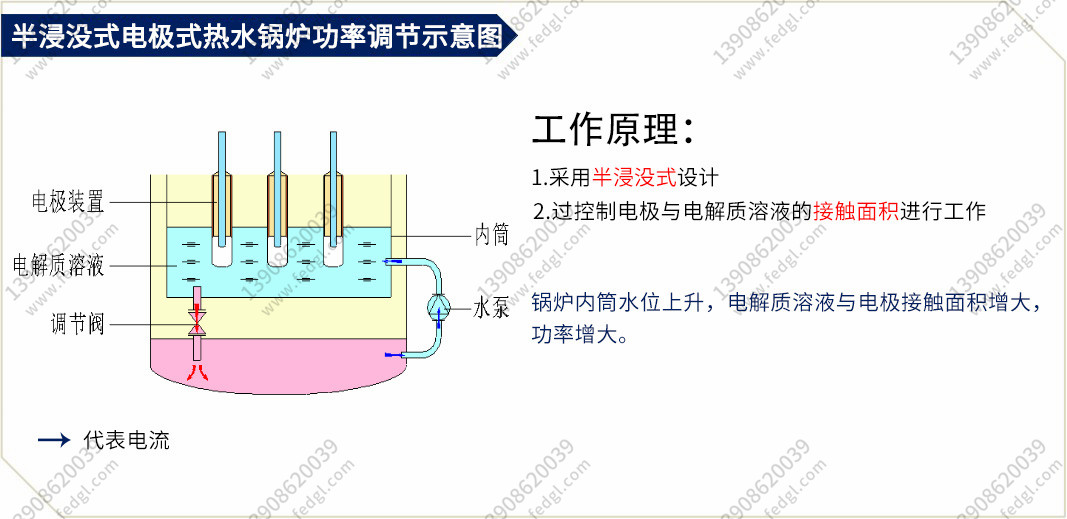

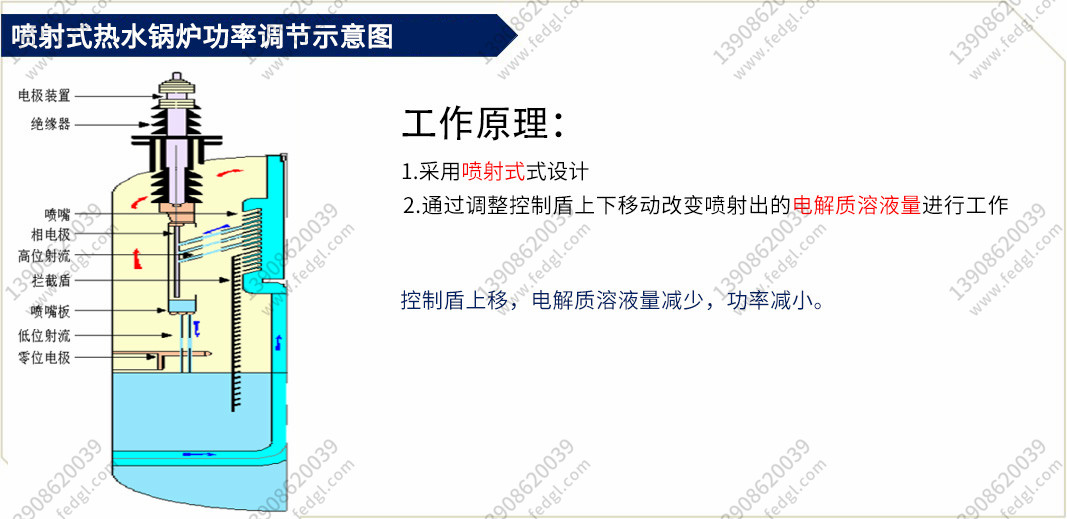

电极式锅炉就是利用含电解质水的导电特性，通电后直接将电能转换为热能并产生额定温度的出水对外供热。 基于电极锅炉加热方式的特殊性，其加热功率的调节主要是通过调节与电极接触水量大小，即通过改变参与发热的炉水水量来实现的。由于水量的调节范围是0～100%，因此电极锅炉的调节范围也是0～100%，在10%～100%的范围内可以做到无级调节。

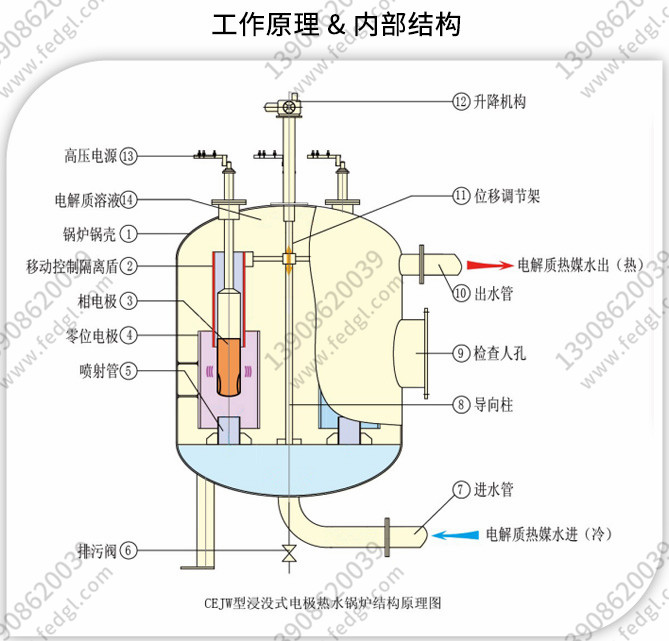

电极热水锅炉的结构特点

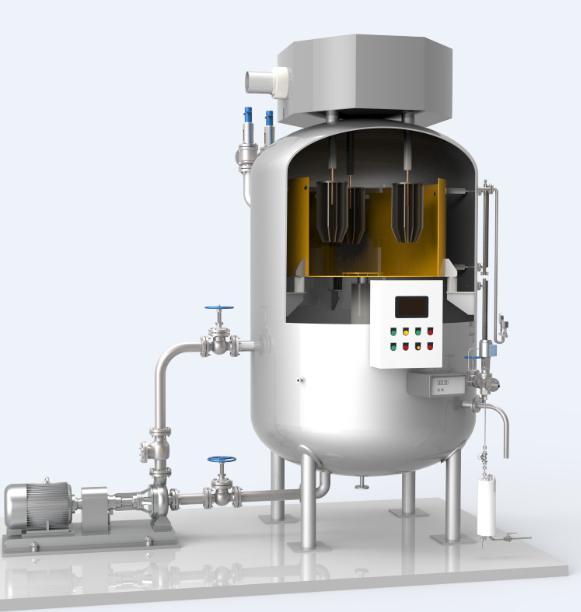

锅炉主要由锅炉筒体和锅炉内筒组成。 锅炉内筒置于锅炉筒体的内部且偏上方。 内筒的中心安装有高 压加热电极。主要结 构特点如下：

1.内、外筒隔离 结构布置，内部带电体与锅炉外壳不接触， 安全性更高；

2.加热电极浸没在水中，没有电极与水产生电弧的危险性，无氢气产生；

3.内筒针对性设计，空间利用率高，炉水发热均匀、出水温度稳定；

4.内筒的固定采用高强度，高绝缘性能支撑件，且采用多重绝缘结构设计，安全性能高，抗震性能好；

5.锅炉设有内循环调节阀及冷热自循环结构，保证炉水水质稳定及功率控制 精准；

6.锅炉内部设有回水分配装置，回水与锅水混合均匀，无振动及冲击应力；

7.锅炉内部设有排污集中装置，锅炉排污水浓度高，排污率低，热效率高；

8.锅炉内部空间设计合理，便于内部检查与维修、保养；

9.锅炉设有爬梯及顶部平台，便于巡检与操作；

10.锅炉高压进线设有安全防护罩，安全美观；

11.锅炉外壳设有双重接地点，保证锅炉使用安全；

12.锅炉采用轻质保温棉，保温效果好，锅炉重量轻；13.锅炉外护板采用不锈钢，整洁美观。

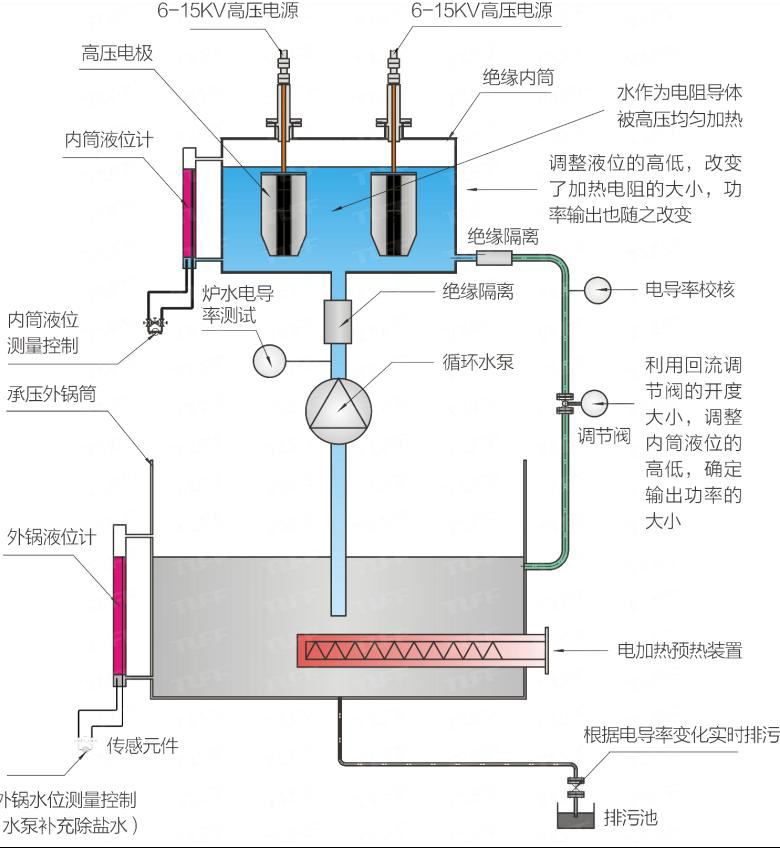

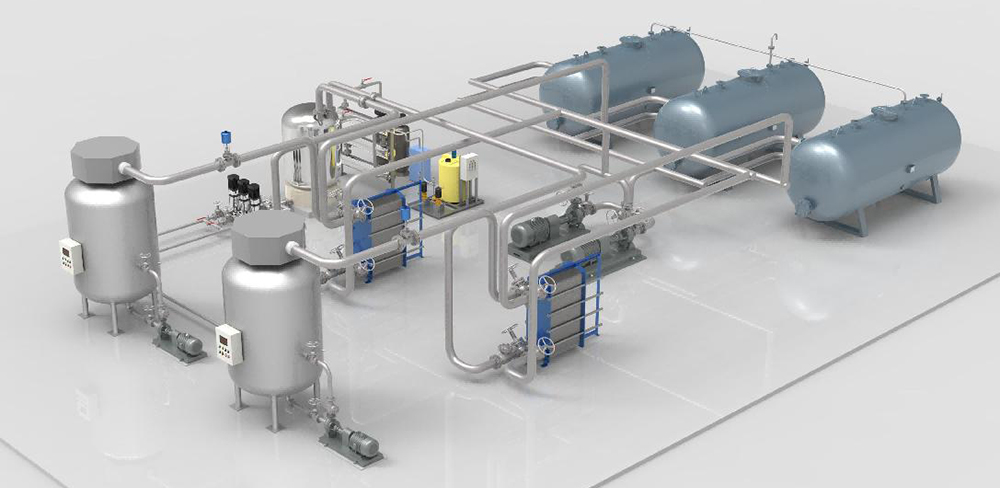

电极锅炉房系统示意图

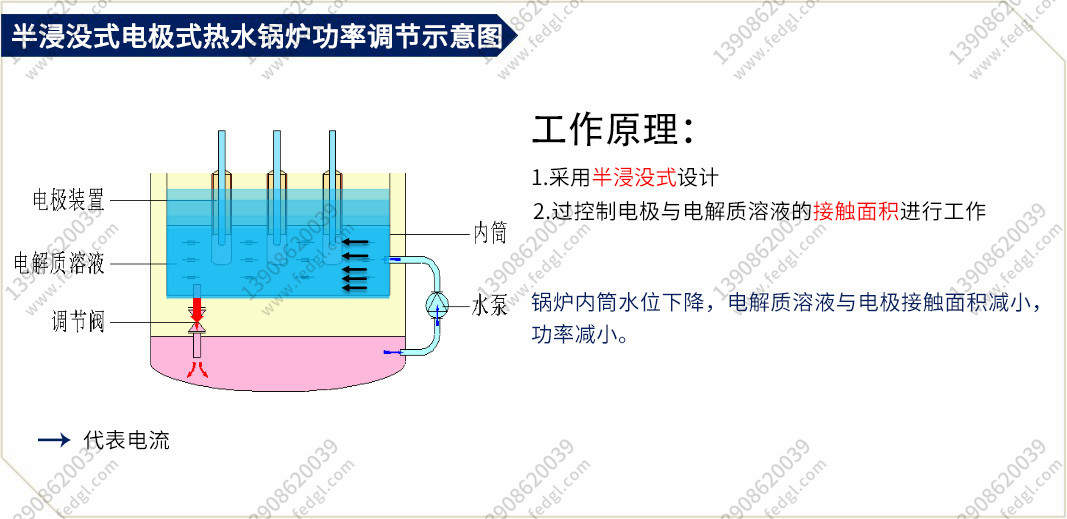

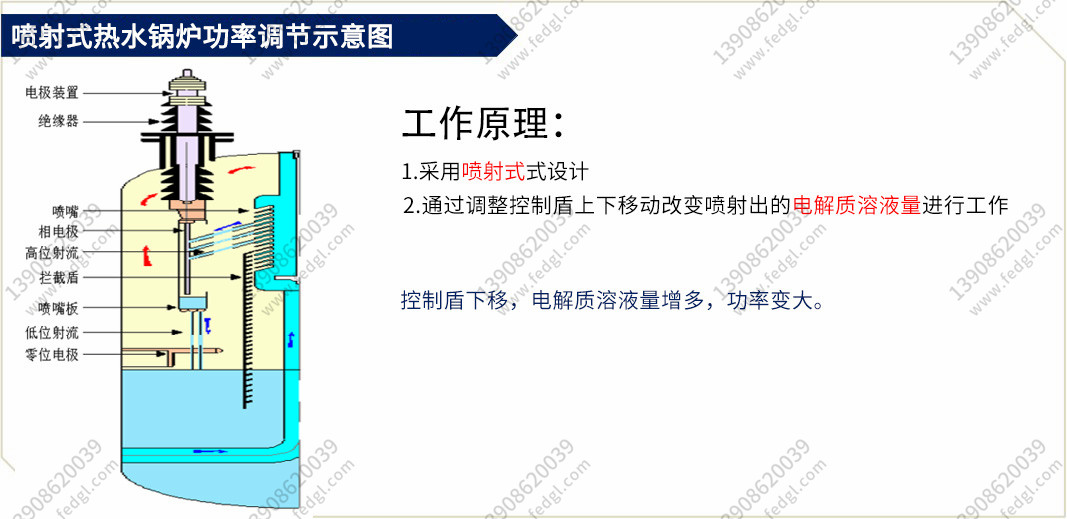

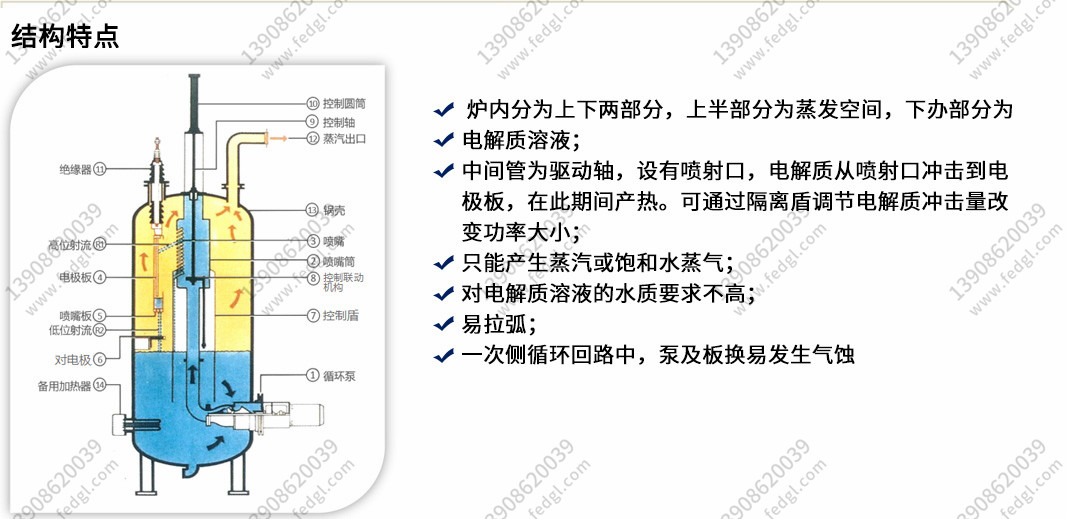

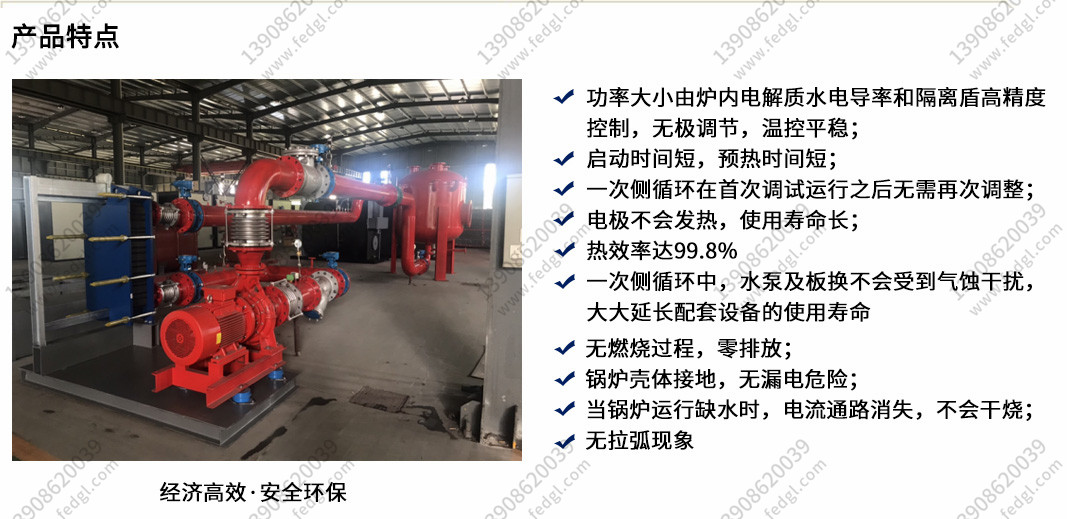

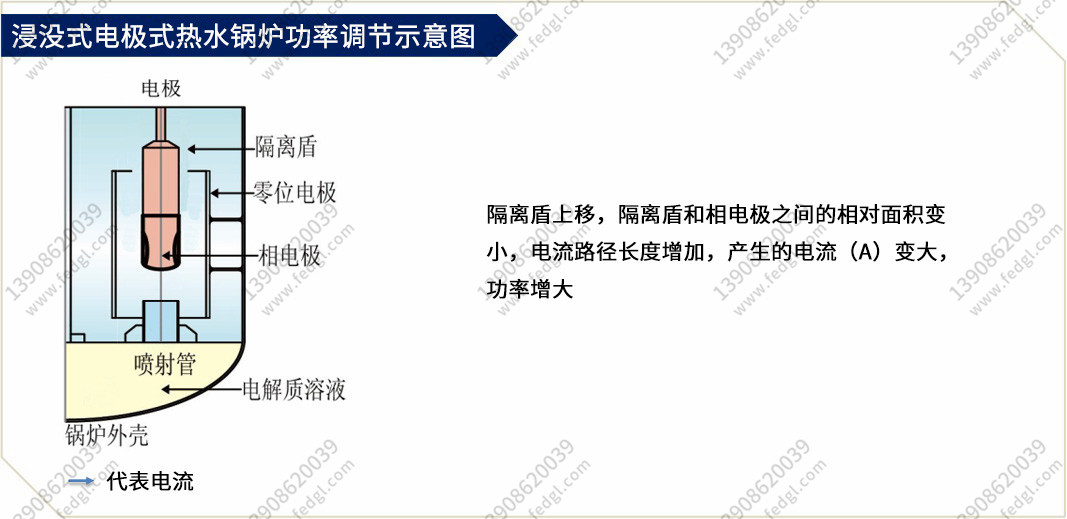

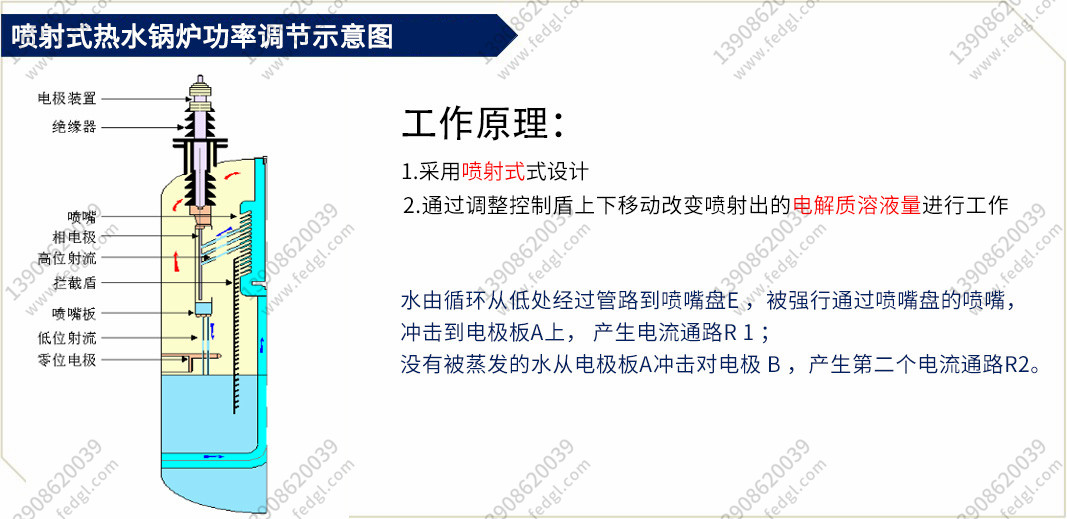

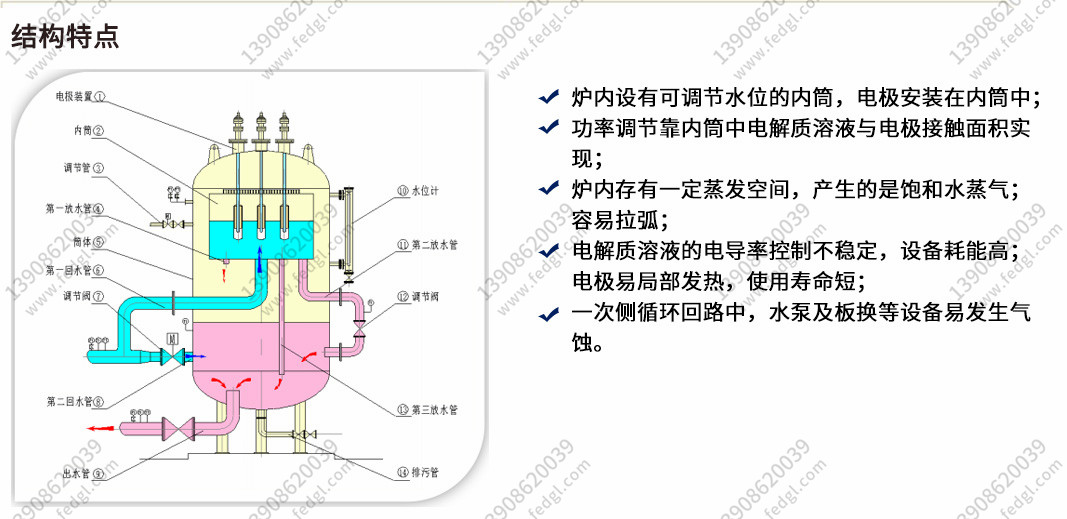

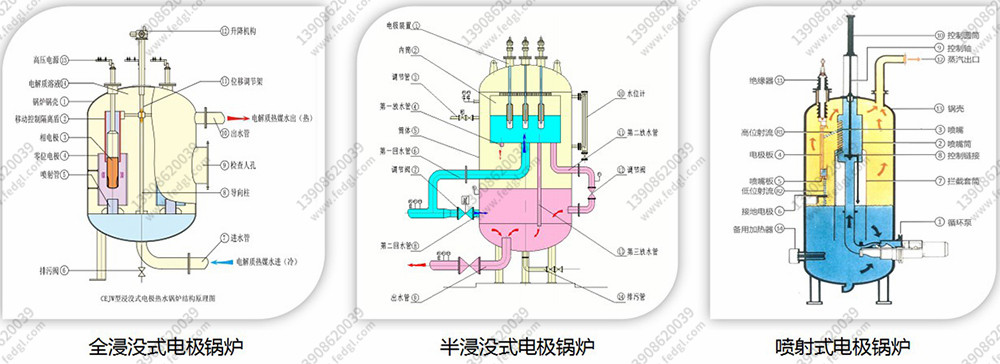

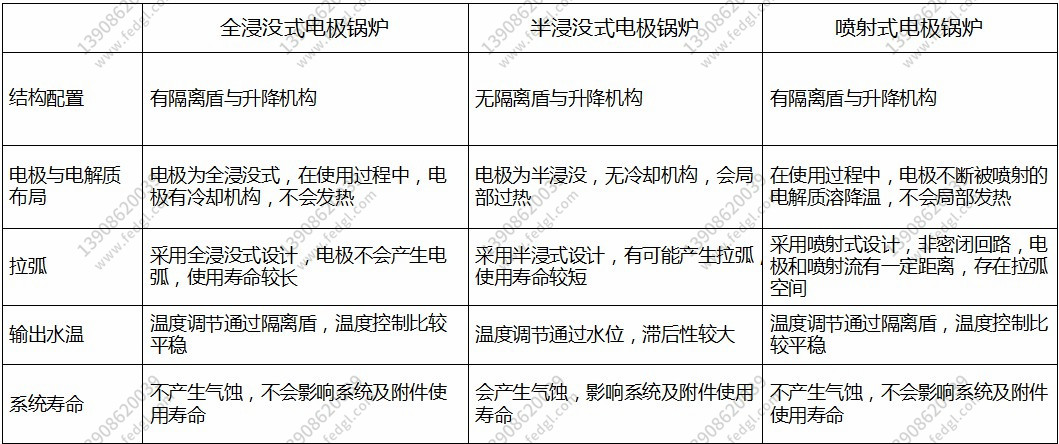

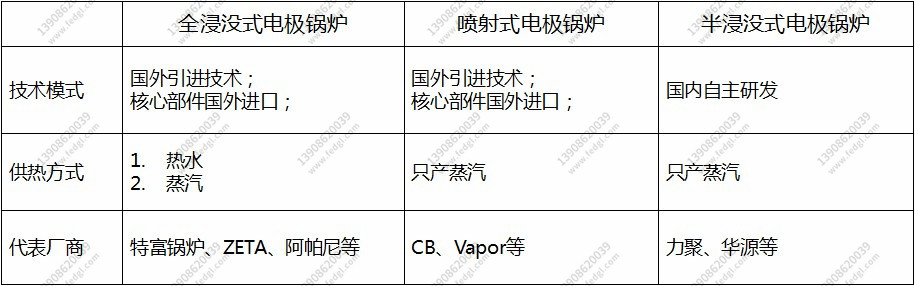

各类型电极锅炉对比
